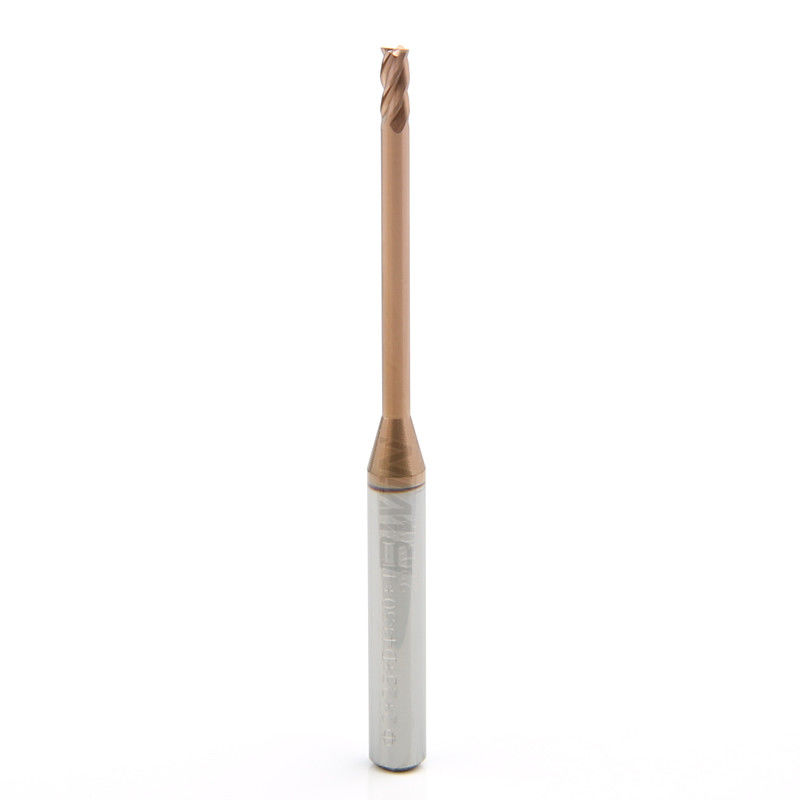

میلز با شیار عمیق با پوشش مسی HRC55 با دقت بالا
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | BWIN |
شماره مدل: | D1.5*20*d4*50L-4T |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 عدد / جعبه |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | جعبه پلاستیکی |
زمان تحویل: | 7 روز کاری |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 1-10000 عدد 7 روز |
اطلاعات تکمیلی |
|||
نام محصول: | HRC55 میلز شیار عمیق با روکش مسی | مدل: | 2 فلوت میلز با شیار عمیق صاف |
---|---|---|---|
مواد: | کاربید شیار عمیق Endmills | قطعه کار: | دای استیل |
استفاده: | CNC | پوشش: | AlTiSiN |
HRC: | HRC55 | ویژگی: | دقت بالا |
کاربرد: | ابزار فرز CNC | بسته: | 1 عدد / جعبه |
برجسته: | HRC55 2 آسیاب انتهای فلوت,آسیاب انتهای فلوت با روکش مسی 2 آسیاب انتهای فلوت,آسیاب انتهای تخت شیار عمیق |
توضیحات محصول
راجزئیات سریع OFفرز شیار عمیق
- پوشش نانوکامپوزیت
- لبه کاملا تیز شده
- درمان غیرفعال سازی
- طراحی با قطر بزرگ هسته
- طراحی دو حاشیه
- شیار مارپیچ کاملاً زمینی
شرحازآسیاب انتهایی شیار عمیق
- برش فرز شیار عمیق HRC55 از مواد پایه فولادی تنگستن ریز ذرات وارداتی استفاده می کند که مقاومت و استحکام بیشتری در برابر سایش دارد.در برابر سایش مقاوم تر است، تعداد تغییرات ابزار را کاهش می دهد و همچنین دارای عایق حرارت فوق العاده است.پایداری افزایش طول اجتناب منطقی احتمال شکستن چاقو را تا حد زیادی کاهش می دهد.استفاده از دسته گرد پخ دار جهانی آسان است و گیره محکم تر است و نمی لغزد.
پارامترهای آسیابازDeep Groove Endmill
کاربید HRC55 شیار عمیقآسیاب پایانی | طول ابزار | fz&v | |||||
کوتاه | 1 | ||||||
طولانی 1 | 0.9 | ||||||
طول بیش از حد | 0.8 | ||||||
تخصص | 0.6 | ||||||
تایپ کنید | مواد | استحکام - قدرت N/mm² سختی HRC |
خنک کننده | ||||
هوا | برش خشک | مایع روان کننده | |||||
پ | PI | P1.1 | فولاد سازه ای غیر آلیاژی، فولاد سازه ای برش آزاد، فولاد کربن دار و فولاد کوئنچ شده و سکوریت | <700 | √ | √ | √ |
P1.2 | فولاد خاموش و دم کرده | <1200 | √ | √ | √ | ||
P2 | P2.1 | فولاد نیترید آلیاژی، فولاد کربن دار و فولاد کوئنچ شده و سکوریت شده | <900 | √ | √ | √ | |
P2.2 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <1400 | √ | √ | |||
P3 | P3.1 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <900 | √ | √ | √ | |
P3.2 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <1500 | √ | √ | |||
م | M1 | M1.1 | فولاد ضد زنگ آستنیتی | 700 | √ | √ | |
M1.2 | فولاد ضد زنگ فریتی / آستنیتی (بی کریستال). | 1000 | √ | ||||
M2 | M2.1 | فولاد ضد زنگ آستنیتی ریخته گری شده | 700 | √ | √ | ||
M3 | M3.1 | فولاد ضد زنگ فریتی/آستنیتی (بی کریستالی). | 1000 | √ | |||
ک | K1 | K1.1 | چدن گرافیت پولکی (چدن خاکستری)، GJL | 300 | √ | √ | √ |
K2 | K2.1 | چدن داکتیل، GJS | <500 | √ | √ | √ | |
K2.2 | چدن داکتیل، GJS | 500-800 | √ | √ | √ | ||
K2.3 | چدن داکتیل، GJS | 800 | √ | √ | √ | ||
K3 | K3.1 | چدن گرافیت ورمیکولی، GJV;چدن چکش خوار، GJM | <500 | √ | √ | √ | |
K3.2 | چدن گرافیت ورمیکولی، GJV;چدن چکش خوار، GJM | >500 | √ | √ | √ |
شکاف زدن | ||||||||||
Vc (متر/دقیقه) |
fz (mm/دندان) | |||||||||
قطر | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
112 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.054 | 0.06 | 0.065 | 0.069 |
92 | 0.01 | 0.017 | 0.025 | 0.032 | 0.038 | 0.045 | 0.0505 | 0.056 | 0.061 | 0.065 |
100 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.054 | 0.06 | 0.065 | 0.069 |
72 | 0.009 | 0.015 | 0.022 | 0.028 | 0.034 | 0.04 | 0.045 | 0.05 | 0.054 | 0.058 |
64 | 0.01 | 0.018 | 0.025 | 0.032 | 0.039 | 0.045 | 0.051 | 0.057 | 0.062 | 0.066 |
56 | 0.009 | 0.016 | 0.023 | 0.029 | 0.036 | 0.041 | 0.0465 | 0.052 | 0.056 | 0.06 |
44 | 0.007 | 0.012 | 0.018 | 0.023 | 0.027 | 0.032 | 0.036 | 0.04 | 0.043 | 0.046 |
68 | 0.01 | 0.018 | 0.025 | 0.033 | 0.04 | 0.046 | 0.052 | 0.058 | 0.063 | 0.067 |
44 | 0.005 | 0.009 | 0.012 | 0.016 | 0.019 | 0.022 | 0.025 | 0.028 | 0.030 | 0.032 |
32 | 0.006 | 0.011 | 0.015 | 0.02 | 0.024 | 0.028 | 0.0315 | 0.035 | 0.0375 | 0.04 |
28 | 0.005 | 0.009 | 0.013 | 0.016 | 0.02 | 0.023 | 0.031 | 0.039 | 0.036 | 0.033 |
32 | 0.007 | 0.012 | 0.017 | 0.021 | 0.026 | 0.03 | 0.034 | 0.038 | 0.041 | 0.044 |
32 | 0.005 | 0.009 | 0.013 | 0.017 | 0.021 | 0.024 | 0.027 | 0.03 | 0.0325 | 0.035 |
120 | 0.017 | 0.031 | 0.044 | 0.056 | 0.068 | 0.08 | 0.09 | 0.1 | 0.05575 | 0.0115 |
112 | 0.015 | 0.026 | 0.037 | 0.048 | 0.058 | 0.068 | 0.0765 | 0.085 | 0.0915 | 0.098 |
92 | 0.012 | 0.022 | 0.031 | 0.039 | 0.048 | 0.056 | 0.063 | 0.07 | 0.0755 | 0.081 |
52 | 0.007 | 0.012 | 0.018 | 0.023 | 0.027 | 0.032 | 0.036 | 0.04 | 0.043 | 0.046 |
80 | 0.012 | 0.022 | 0.031 | 0.039 | 0.048 | 0.056 | 0.063 | 0.07 | 0.0755 | 0.081 |
76 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.054 | 0.06 | 0.0645 |
0.069 |
خشن کردن | ||||||||||
Vc (متر/دقیقه) |
fz (mm/دندان) | |||||||||
قطر | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
228 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.091 | 0.101 | 0.110 | 0.118 |
208 | 0.017 | 0.029 | 0.042 | 0.054 | 0.065 | 0.071 | 0.083 | 0.095 | 0.103 | 0.11 |
184 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.091 | 0.101 | 0.110 | 0.118 |
144 | 0.015 | 0.026 | 0.037 | 0.048 | 0.058 | 0.068 | 0.077 | 0.085 | 0.092 | 0.098 |
132 | 0.017 | 0.03 | 0.042 | 0.054 | 0.066 | 0.077 | 0.087 | 0.096 | 0.104 | 0.112 |
112 | 0.015 | 0.027 | 0.039 | 0.05 | 0.060 | 0.07 | 0.079 | 0.088 | 0.095 | 0.102 |
92 | 0.012 | 0.021 | 0.03 | 0.038 | 0.046 | 0.054 | 0.061 | 0.068 | 0.073 | 0.078 |
140 | 0.017 | 0.03 | 0.043 | 0.055 | 0.067 | 0.078 | 0.088 | 0.098 | 0.106 | 0.114 |
92 | 0.008 | 0.015 | 0.021 | 0.027 | 0.032 | 0.038 | 0.043 | 0.047 | 0.051 | 0.055 |
60 | 0.011 | 0.018 | 0.026 | 0.033 | 0.041 | 0.047 | 0.053 | 0.059 | 0.064 | 0.069 |
56 | 0.009 | 0.015 | 0.022 | 0.028 | 0.034 | 0.039 | 0.044 | 0.049 | 0.053 | 0.057 |
68 | 0.011 | 0.02 | 0.028 | 0.036 | 0.044 | 0.051 | 0.0575 | 0.064 | 0.069 | 0.074 |
60 | 0.009 | 0.016 | 0.022 | 0.029 | 0.035 | 0.041 | 0.046 | 0.051 | 0.055 | 0.059 |
248 | 0.03 | 0.052 | 0.074 | 0.096 | 0.0116 | 0.135 | 0.152 | 0.169 | 0.1825 | 0.196 |
228 | 0.025 | 0.044 | 0.063 | 0.081 | 0.099 | 0.115 | 0.1295 | 0.144 | 0.155 | 0.166 |
184 | 0.021 | 0.037 | 0.052 | 0.067 | 0.081 | 0.095 | 0.1065 | 0.118 | 0.1275 | 0.137 |
104 | 0.012 | 0.021 | 0.03 | 0.038 | 0.046 | 0.054 | 0.061 | 0.068 | 0.073 | 0.078 |
164 | 0.021 | 0.037 | 0.052 | 0.067 | 0.081 | 0.095 | 0.1065 | 0.118 | 0.1275 | 0.137 |
156 | 0.018 | 0.031 | 0.045 | 0.057 | 0.07 | 0.081 | 0.091 | 0.101 | 0.1095 | 0.118 |
پایان | ||||||||||
Vc (متر/دقیقه) |
fz (mm/دندان) | |||||||||
قطر | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
332 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 |
272 | 0.026 | 0.046 | 0.066 | 0.085 | 0.103 | 0.12 | 0.135 | 0.15 | 0.162 | 0.173 |
304 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 |
212 | 0.023 | 0.041 | 0.059 | 0.076 | 0.092 | 0.107 | 0.121 | 0.134 | 0.145 | 0.155 |
196 | 0.027 | 0.047 | 0.067 | 0.086 | 0.104 | 0.122 | 0.137 | 0.152 | 0.165 | 0.177 |
168 | 0.024 | 0.043 | 0.061 | 0.079 | 0.095 | 0.111 | 0.125 | 0.139 | 0.150 | 0.161 |
136 | 0.019 | 0.033 | 0.047 | 0.06 | 0.073 | 0.085 | 0.096 | 0.107 | 0.116 | 0.124 |
204 | 0.027 | 0.048 | 0.068 | 0.088 | 0.106 | 0.124 | 0.140 | 0.155 | 0.168 | 0.18 |
136 | 0.013 | 0.023 | 0.033 | 0.042 | 0.051 | 0.06 | 0.068 | 0.075 | 0.081 | 0.087 |
92 | 0.016 | 0.029 | 0.041 | 0.053 | 0.064 | 0.075 | 0.0845 | 0.094 | 0.101 | 0.108 |
84 | 0.014 | 0.024 | 0.034 | 0.044 | 0.053 | 0.062 | 0.0695 | 0.077 | 0.0835 | 0.09 |
100 | 0.018 | 0.031 | 0.045 | 0.057 | 0.07 | 0.081 | 0.0915 | 0.102 | 0.11 | 0.118 |
92 | 0.014 | 0.025 | 0.035 | 0.045 | 0.055 | 0.064 | 0.072 | 0.08 | 0.0865 | 0.093 |
364 | 0.047 | 0.083 | 0.117 | 0.151 | 0.183 | 0.214 | 0.2405 | 0.267 | 0.149 | 0.031 |
332 | 0.04 | 0.07 | 0.1 | 0.128 | 0.156 | 0.182 | 0.2045 | 0.227 | 0.245 | 0.263 |
272 | 0.033 | 0.058 | 0.082 | 0.106 | 0.128 | 0.149 | 0.168 | 0.187 | 0.202 | 0.217 |
152 | 0.019 | 0.033 | 0.047 | 0.06 | 0.073 | 0.085 | 0.096 | 0.107 | 0.1155 | 0.124 |
240 | 0.033 | 0.058 | 0.082 | 0.106 | 0.128 | 0.149 | 0.168 | 0.187 | 0.202 | 0.217 |
228 | 0.028 | 0.05 | 0.07 | 0.091 | 0.011 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 |
- اگر کاربید زیرفرز شیار عمیقما نمی توانیم نیازهای شما را برآورده کنیمپشتیبانی از تولید سفارشی OEM.قطر 0.2 میلی متر تا 25 میلی متر، طول کل 50 میلی متر تا 200 میلی متر، 4F، 5F، 6F، 8F و آرم را می توان سفارشی کرد، از جمله برش فرز انتهایی اندازه اینچ.لطفاً برای انتخاب یا سفارشی سازی آسیاب انتهایی کاربید غیر استاندارد با توجه به نیاز خود با ما تماس بگیرید.
کاتر
قطر
|
تاثير گذار
طول
|
ساق پا
قطر
|
به طور کلی
طول
|
فلوت
|
0.2
|
2
|
4
|
50
|
2
|
0.2
|
4
|
4
|
50
|
2
|
0.3
|
2
|
4
|
50
|
2
|
0.3
|
4
|
4
|
50
|
2
|
0.4
|
2
|
4
|
50
|
2
|
0.4
|
4
|
4
|
50
|
2
|
0.4
|
6
|
4
|
50
|
2
|
0.5
|
2
|
4
|
50
|
2
|
0.5
|
4
|
4
|
50
|
2
|
0.5
|
6
|
4
|
50
|
2
|
0.5
|
8
|
4
|
50
|
2
|
0.6
|
2
|
4
|
50
|
2
|
0.6
|
4
|
4
|
50
|
2
|
0.6
|
6
|
4
|
50
|
2
|
0.6
|
8
|
4
|
50
|
2
|
0.7
|
2
|
4
|
50
|
2
|
0.7
|
4
|
4
|
50
|
2
|
0.7
|
6
|
4
|
50
|
2
|
0.7
|
8
|
4
|
50
|
2
|
0.8
|
4
|
4
|
50
|
2
|
0.8
|
6
|
4
|
50
|
2
|
0.8
|
8
|
4
|
50
|
2
|
0.8
|
10
|
4
|
50
|
2
|
0.9
|
4
|
4
|
50
|
2
|
0.9
|
6
|
4
|
50
|
2
|
0.9
|
8
|
4
|
50
|
2
|
0.9
|
10
|
4
|
50
|
2
|
1.0
|
6
|
4
|
50
|
2/4
|
1.0
|
8
|
4
|
50
|
2/4
|
1.0
|
10
|
4
|
50
|
2/4
|
1.0
|
12
|
4
|
50
|
2/4
|
1.0
|
16
|
4
|
50
|
2/4
|
1.0
|
20
|
4
|
50
|
2/4
|
1.0
|
25
|
4
|
50
|
2/4
|
1.5
|
6
|
4
|
50
|
2/4
|
1.5
|
8
|
4
|
50
|
2/4
|
1.5
|
10
|
4
|
50
|
2/4
|
1.5
|
12
|
4
|
50
|
2/4
|
1.5
|
14
|
4
|
50
|
2/4
|
1.5
|
16
|
4
|
50
|
2/4
|
1.5
|
20
|
4
|
50
|
2/4
|
1.5
|
25
|
4
|
50
|
2/4
|
2.0
|
8
|
4
|
50
|
2/4
|
2.0
|
10
|
4
|
50
|
2/4
|
2.0
|
12
|
4
|
50
|
2/4
|
2.0
|
14
|
4
|
50
|
2/4
|
2.0
|
16
|
4
|
50
|
2/4
|
2.0
|
20
|
4
|
50
|
2/4
|
2.0
|
25
|
4
|
50
|
2/4
|
2.5
|
10
|
4
|
50
|
2/4
|
2.5
|
12
|
4
|
50
|
2/4
|
2.5
|
16
|
4
|
50
|
2/4
|
2.5
|
20
|
4
|
50
|
2/4
|
2.5
|
25
|
4
|
50
|
2/4
|
3.0
|
10
|
4
|
50
|
2/4
|
3.0
|
12
|
4
|
50
|
2/4
|
3.0
|
16
|
4
|
50
|
2/4
|
3.0
|
20
|
4
|
50
|
2/4
|
3.0
|
25
|
4
|
50
|
2/4
|
دستورالعمل هاازDeep Groove Endmill
1. قبل از استفاده از کاربیدفرز شیار عمیقلطفا انحراف ابزار را اندازه بگیرید.اگر دقت انحراف ابزار بیش از 0.01 میلی متر است، لطفاً قبل از برش آن را اصلاح کنید.
2. هرچه کاربید کوتاهتر از کولت خارج شود، بهتر است.اگر ابزار طولانیتر است، سرعت، سرعت تغذیه یا مقدار برش را کاهش دهید.
3. در صورت وجود لرزش یا صدای غیرعادی در حین برش، لطفا سرعت و مقدار برش را تا بهبود وضعیت کاهش دهید.
4. نوع اسپری و نوع جت هوا برای خنک کننده فولاد ترجیح داده می شود که می تواند اثر استفاده از کاربید را بهبود بخشد.آسیاب انتهایی شیار عمیق.
5. توجه: برای ماشین های کم سرعت مانند میز چرخشی و مته برقی دستی مناسب نیست.
برنامه های کاربردیOافآسیاب انتهایی شیار عمیق
فولاد از پیش سخت شده، فولاد ضد زنگ، فولاد قالب، ورق فولادی، فولاد مقاوم در برابر حرارت، لوله، مس و آلومینیوم، چدن، فلزات غیر آهنی، چوب، پلاستیک، FRP و غیره.عملیات همه منظوره شکاف، ریلینگ، پروفیل
Q1: سطح قطعه کار براق است، اما تقعر و تحدب بزرگ است.
حلال:
(1) خوراک را کاهش دهید.
(2) تعداد کم لبه های برش تعداد بالای لبه های برش را برای بهبود ظرافت سطح تغییر می دهد.
Q2: تراشه کوتاه و نازک است، اما تراشه های چسبنده وجود دارد
حلال:
(1) سرعت برش را افزایش دهید.
(2) به نوع مرطوب (با استفاده از مایع برش) تغییر دهید و از آن با تفنگ لوله گرداب استفاده کنید تا دمای ابزار کاهش یابد و از گرم شدن بیش از حد جلوگیری شود.
(3) گرد کردن جزئی و درمان غیرفعال سازی را انجام دهید.
(4) از فرز بالا به فرز پایین تغییر دهید.
(5) نرخ خوراک یا کمک هزینه برش را افزایش دهید.
Q3: برش های عرضی وجود دارد
حلال:
(1) گرد کردن جزئی و درمان غیرفعال سازی را انجام دهید.
(2) از مایع برش نامحلول در آب استفاده کنید.
(3) از فرز جلو به فرز معکوس تغییر دهید.
Q4: اندازه تکمیل بسیار کوچک است
حلال:
(1) از فرز بالا به فرز پایین تغییر دهید.
(2) کمک هزینه برش را کاهش دهید.
(3) چاک یا فنر را تعویض کنید.
(4) عمق برش آسیاب انتهایی را کاهش دهید.
(5) سرعت برش را افزایش دهید.
