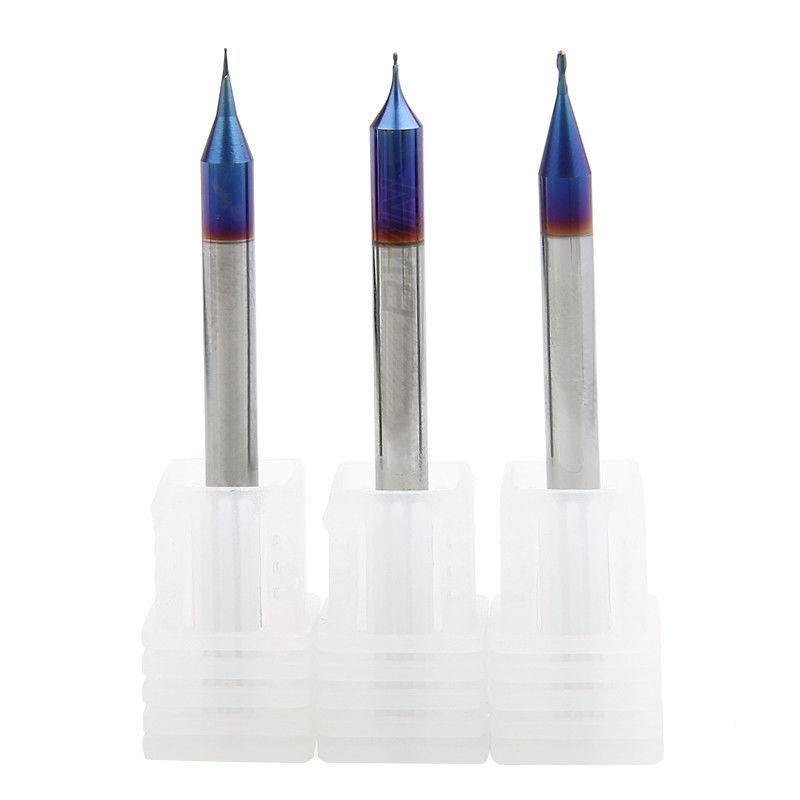

HRC65 2 Flute Ball Nose Micro Machining End Mill Carbide Micro Diameter Milling Cutter
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | BWIN |
شماره مدل: | D0.2 * 50-2F |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 عدد / جعبه |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | جعبه پلاستیکی |
زمان تحویل: | 7 روز کاری |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 1-10000 عدد 7 روز |
اطلاعات تکمیلی |
|||
مواد: | تنگستن میکرو ماشینکاری Endmill | نام محصول: | HRC65 2 فلوت بال دماغه میکرو پایان آسیاب |
---|---|---|---|
مدل: | فرز با قطر میکرو D0.15-D0.9 | قطعه کار: | فولاد ضد زنگ/فولاد/چدن |
استفاده: | آسیاب | پوشش: | نانو آبی |
HRC: | HRC65 | ویژگی: | برش با سرعت بالا |
کاربرد: | آسیاب | بسته: | 1 عدد / جعبه |
برجسته: | آسیاب انتهای دماغه توپ HRC65,آسیاب انتهایی بینی توپی میکرو ماشینکاری,آسیاب انتهایی فلوت با قطر میکرو 2 |
توضیحات محصول
جزئیات سریع OFآسیاب انتهایی با قطر میکرو
- میله فولادی تنگستن وارداتی از آلمان
- پوشش TiAlN با کیفیت بالا
- طراحی زاویه مارپیچ 35 درجه
- فرآیند سنگ زنی دقیق کف مخزن
- طراحی با قطر بزرگ هسته
- طراحی پخ دسته
شرحآسیاب انتهایی با قطر میکرو
برش فرز انتهایی با قطر میکرو HRC65 با انتخاب مواد و سنگ زنی دقیق ساخته شده است.این با استفاده از ماشین ابزار Anka و فرآیندهای آلمانی برای اطمینان از اندازه قطر بیرونی و دقت دستگاه فرز با قطر میکرو تولید می شود.در عین حال ویژگی های عالی مانند سختی بالا و مقاومت در برابر سایش خوب نیز دارد.این می تواند ماشینکاری دقیق و ماشینکاری نیمه دقیق را روی مواد عملیات حرارتی زیر 65 درجه سانتیگراد انجام دهد.استفاده از ماشینآلات دقیق کلاس اول وارداتی برای آسیاب زوایای تیغههای مارپیچی منحصر به فرد، تیز و مقاوم در برابر سایش، برش با سرعت بالا، کمتر در معرض شکستگی ابزار، کاهش زمان تعویض ابزار، بهبود حرکت ماشین ابزار و بهبود راندمان فرز.تجهیزات غیرفعال سازی وارداتیسنباده زدن ریز و بلانت مقاومت در برابر خوردگی و مقاومت در برابر سایش ابزار برش را افزایش می دهد، برش صاف و بدون سوراخ را تضمین می کند و عمر مفید دستگاه فرز را طولانی می کند.
پارامترهای آسیاب OFآسیاب انتهایی با قطر میکرو
HRC55 کاربید میکرو قطر مربع انتهای آسیاب |
طول ابزار | fz&v | |||||
کوتاه |
1 |
||||||
طولانی 1 | 0.9 | ||||||
طول بیش از حد | 0.8 | ||||||
تخصص | 0.6 | ||||||
تایپ کنید | مواد |
استحکام - قدرت N/mm²
سختی HRC |
خنک کننده | ||||
هوا |
برش خشک |
مایع روان کننده | |||||
پ | PI |
P1.1 |
فولاد سازه ای غیر آلیاژی، فولاد سازه ای برش آزاد، فولاد کربن دار و فولاد کوئنچ شده و سکوریت | <700 | √ | √ | √ |
P1.2 | فولاد خاموش و دم کرده | <1200 | √ | √ | √ | ||
P2 | P2.1 | فولاد نیترید آلیاژی، فولاد کربن دار و فولاد کوئنچ شده و سکوریت شده | <900 | √ | √ | √ | |
P2.2 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <1400 | √ | √ | |||
P3 | P3.1 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <900 | √ | √ | √ | |
P3.2 | فولاد ابزار، فولاد بلبرینگ، فولاد فنر و فولاد پرسرعت | <1500 | √ | √ |
شکاف زدن | ||||||||||||
Vc (متر/دقیقه) |
fz (mm/دندان) | |||||||||||
قطر | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
112 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.06 | 0.069 | ||||
92 | 0.01 | 0.017 | 0.025 | 0.032 | 0.038 | 0.045 | 0.056 | 0.065 | ||||
100 | 0.01 | 0.018 | 0.026 | 0.034 | 0.041 | 0.048 | 0.06 | 0.069 | ||||
72 | 0.009 | 0.015 | 0.022 | 0.028 | 0.034 | 0.04 | 0.05 | 0.058 | ||||
64 | 0.01 | 0.018 | 0.025 | 0.032 | 0.039 | 0.045 | 0.057 | 0.066 | ||||
56 | 0.009 | 0.016 | 0.023 | 0.029 | 0.036 | 0.041 | 0.052 | 0.06 |
خشن کردن | ||||||||||||
Vc (متر/دقیقه) |
fz (mm/دندان) | |||||||||||
قطر | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
228 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.101 | 0.118 | ||||
208 | 0.017 | 0.029 | 0.042 | 0.054 | 0.065 | 0.071 | 0.095 | 0.11 | ||||
184 | 0.018 | 0.031 | 0.045 | 0.057 | 0.070 | 0.081 | 0.101 | 0.118 | ||||
144 | 0.015 | 0.026 | 0.037 | 0.048 | 0.058 | 0.068 | 0.085 | 0.098 | ||||
132 | 0.017 | 0.03 | 0.042 | 0.054 | 0.066 | 0.077 | 0.096 | 0.112 | ||||
112 | 0.015 | 0.027 | 0.039 | 0.05 | 0.060 | 0.07 | 0.088 | 0.102 |
پایان | |||||||||||
Vc متر در دقیقه |
fz (mm/دندان) | ||||||||||
قطر | |||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 | |
272 | 0.026 | 0.046 | 0.066 | 0.085 | 0.103 | 0.12 | 0.135 | 0.15 | 0.162 | 0.173 | |
304 | 0.028 | 0.05 | 0.07 | 0.091 | 0.11 | 0.128 | 0.144 | 0.16 | 0.173 | 0.186 | |
212 | 0.023 | 0.041 | 0.059 | 0.076 | 0.092 | 0.107 | 0.121 | 0.134 | 0.145 | 0.155 | |
196 | 0.027 | 0.047 | 0.067 | 0.086 | 0.104 | 0.122 | 0.137 | 0.152 | 0.165 | 0.177 | |
168 | 0.024 | 0.043 | 0.061 | 0.079 | 0.095 | 0.111 | 0.125 | 0.139 | 0.150 | 0.161 |
- اگر کاربید زیرفرز مسطح با قطر میکروما نمی توانیم نیازهای شما را برآورده کنیمپشتیبانی از تولید سفارشی OEM.قطر 0.2 میلی متر تا 25 میلی متر، طول کل 50 میلی متر تا 200 میلی متر، 4F، 5F، 6F، 8F و آرم را می توان سفارشی کرد، از جمله برش فرز انتهایی اندازه اینچ.لطفاً برای انتخاب یا سفارشی سازی آسیاب انتهایی کاربید غیر استاندارد با توجه به نیاز خود با ما تماس بگیرید.
را
قطر فلوت | طول فلوت | شانک دیا | طول کلی |
0.1 | 0.2 | 4 | 50 |
0.15 | 0.3 | 4 | 50 |
0.2 | 0.4 | 4 | 50 |
0.25 | 0.5 | 4 | 50 |
0.3 | 0.6 | 4 | 50 |
0.35 | 0.7 | 4 | 50 |
0.4 | 0.8 | 4 | 50 |
0.5 | 1 | 4 | 50 |
0.6 | 1.2 | 4 | 50 |
0.7 | 1.4 | 4 | 50 |
0.8 | 1.6 | 4 | 50 |
0.9 | 1.9 | 4 | 50 |
R0.1 | 0.4 | 4 | 50 |
R0.15 | 0.6 | 4 | 50 |
R0.2 | 0.8 | 4 | 50 |
R0.25 | 1 | 4 | 50 |
R0.3 | 1.2 | 4 | 50 |
R0.35 | 1.4 | 4 | 50 |
R0.4 | 1.6 | 4 | 50 |
R0.45 | 1.8 | 4 | 50 |
دستورالعمل های OFآسیاب توپ با قطر میکرو
1. از تجهیزات و وسایل با دقت و بازشوی بالا استفاده کنید.
2. هنگامی که سختی نصب ماشین ابزار و قطعات کار ضعیف باشد، لرزش و صداهای غیر عادی ممکن است رخ دهد.
در این مرحله، سرعت و سرعت تغذیه در جدول زیر باید سال به سال کاهش یابد.
3. از خنک کننده اکسیژن هوا یا MOL (حداقل خنک کننده روغن) استفاده کنید.
4. کنار رانده شده و به صورت مستقیم پردازش می شود.
5. سعی کنید ابزار برش را در زیر تصاویر خشک نشده تا حد امکان کوتاه نگه دارید.
برنامه های کاربردیازآسیاب توپ با قطر میکرو
لبه برش HRC55برش مربع قطر میکروبا یک پوشش نانو رنگ برنزی پوشیده شده است،مناسب برای مواد در HRC55، از جمله آهن، فولاد کربن، چدن، فولاد قالب، فولاد آلیاژی، فولاد ابزار، فولاد عملیات حرارتی، و فولاد تعمیر جوشکاری
Q1.ابزار هنگام برش یا بیرون کشیدن قطعه کار می شکند
سرعت تغذیه و عمق برش را می توان کاهش داد و طول لبه برش را می توان به حداقل طول لازم کوتاه کرد.
Q2.ابزار در حین ماشینکاری معمولی می شکند
نرخ تغذیه و عمق برش را کاهش دهید.
ابزار باید غیرفعال شود.
گیره یا کلت فنری را تعویض کنید.
ابزار با شماره لبه برش بالا، ابزار را با شماره لبه برش کم تغییر می دهد تا براده برداری را بهبود بخشد و از انسداد تراشه جلوگیری کند.
فرز خشک را با فرز مرطوب (با استفاده از مایع برش) جایگزین کنید و برای کاهش دمای ابزار و جلوگیری از گرم شدن بیش از حد ابزار، از آن با تفنگ لوله گرداب استفاده کنید.
اگر جهت تغذیه سیال آسیاب مرطوب از جلو به سمت عقب یا عرضی مورب تغییر کند، جریان مایع خنک کننده باید کافی باشد.
Q3.وقتی جهت تغذیه تغییر می کند، ابزار می شکند
(1) از درون یابی قوس الکتریکی (ماشین ابزار NC) استفاده کنید، یا به طور موقت (موقت) تغذیه را متوقف کنید.
(2) تغذیه را قبل و بعد از تغییر جهت کاهش دهید (کاهش دهید).
(3) گیره یا فنر را تعویض کنید.
Q4.مشکل: قسمتی از نوک تیغه می شکند
گوشه ها را با آسیاب دستی پخ کنید.
فرز را به فرز بالا تغییر دهید.
